Chinor FRP 工場の裏側: ハンドレイアップワークフローとカスタム生産能力

1. 完全な FRP ハンドレイアップ生産ワークフロー

すべての特注 FRP 注文は、厳密な多段階の生産シーケンスに従います。当社の CNC 加工マスタープラグは物理的なプロトタイプとしてのみ機能し、最終 FRP 品を直接製造するものではないことを明確にすることが重要です。

1. 3D CAD設計とマスタープラグ製作

すべてのカスタム プロジェクトは、クライアントまたは社内チームからの最終的な 3D CAD ファイルから始まります。これらのデジタル モデルは、あらゆる曲線、寸法、構造の詳細を定義します。産業用 CNC 機器を使用して、木材またはツーリング ボードを機械加工して、ターゲット デザインの 1:1 レプリ​​カである物理マスター プラグを作成します。このプラグは、その後のすべての金型作成の基礎となります。

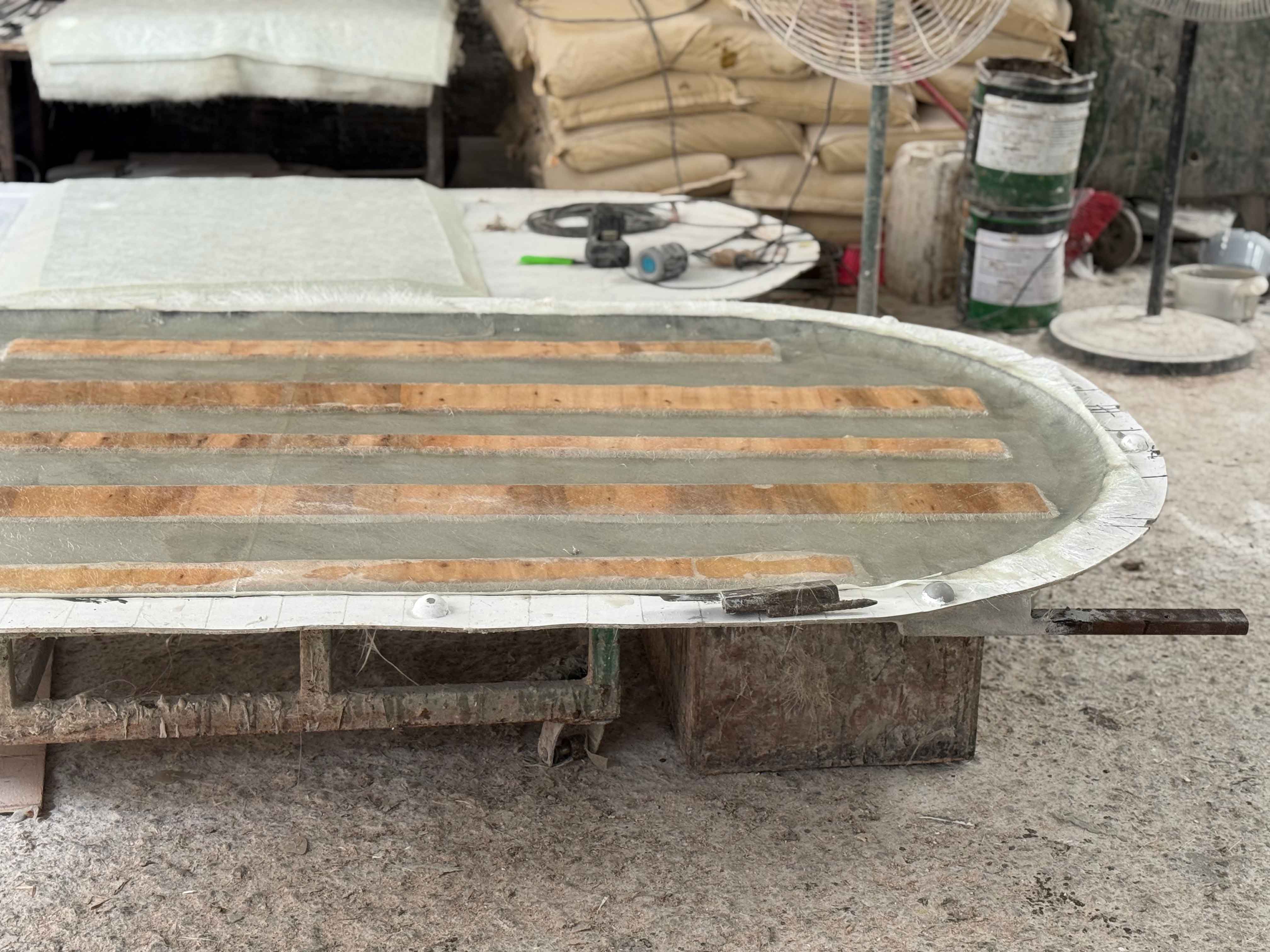

2.FRP生産型のハンドレイアップ

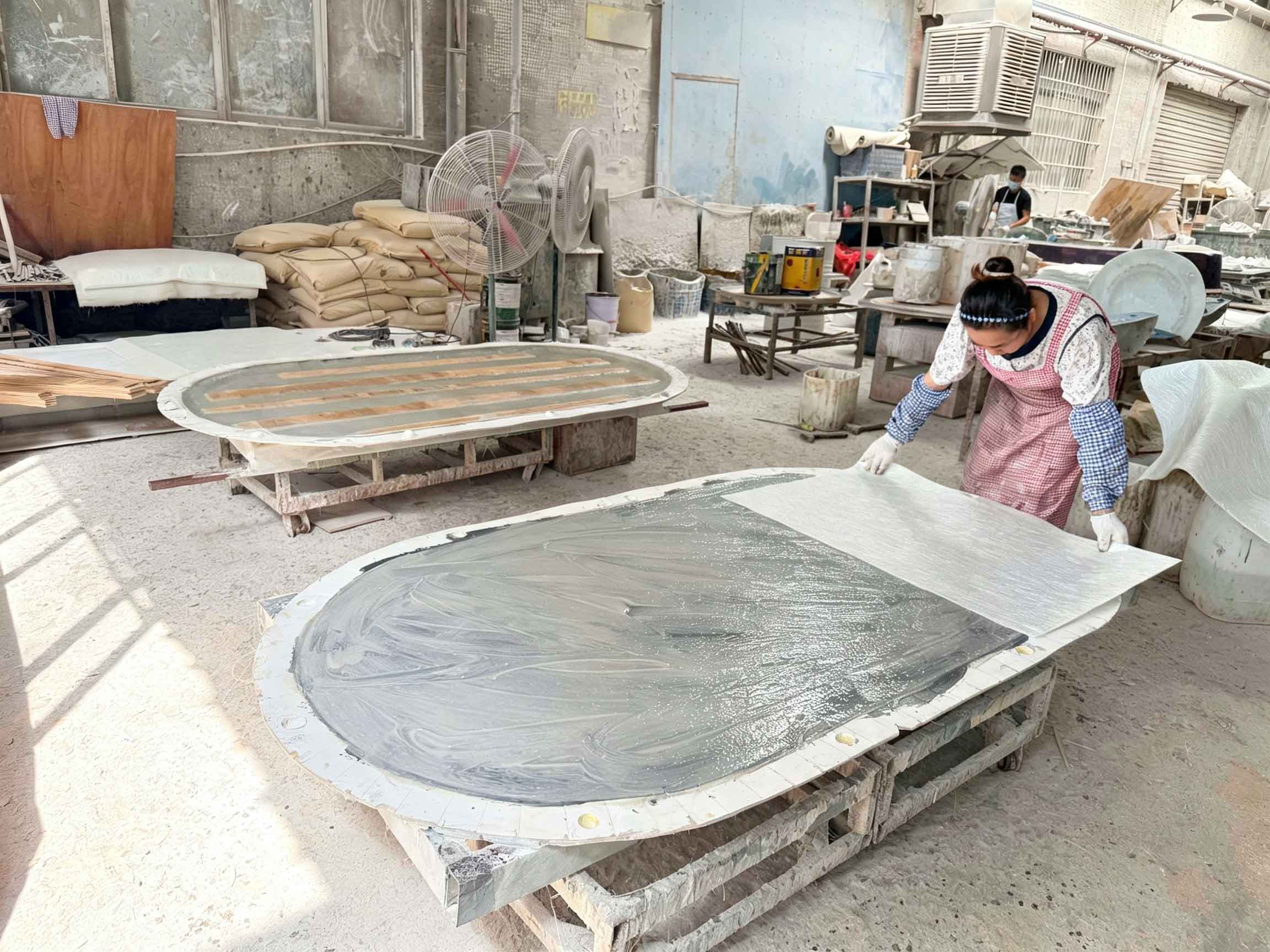

マスタープラグの準備ができたら、ラミネーターがゲルコートを均一に塗布して外側の化粧面を形成します。次に、チョップドストランドマットとグラスファイバー織物の層を連続して重ね、それぞれに配合された樹脂を浸透させ、手動で丸めて閉じ込められた空気を取り除きます。周囲環境で硬化した後、硬質で再利用可能な FRP 製造金型を型から外します。複雑な彫刻や大きな家具の場合は、繰り返しのサイクルでの変形に耐えるためにラミネートの厚さをさらに追加します。

3. FRP生ブランクのハンドレイアップ成形

生産金型の内部では、訓練を受けたラミネーターがハンドレイアッププロセスを繰り返します。壁の厚さはプロジェクトの仕様に従います。公共の座席や重量物の設置には、高応力ゾーン (支持脚、耐荷重領域) に追加の補強層が追加されます。すべての工程（ゲルコーティング、ガラスの配置、樹脂の含浸、空気の除去）は手作業です。このアプローチは、低～中程度のカスタム バッチでは射出成形では処理できない複雑な自由形状の形状を経済的に実現します。

4. 脱型、トリミング、粗研削

十分に硬化した後、固体 FRP 部品が型から取り出されます。作業者はバリと余分な材料を切り取り、灰色の半完成ブランクを生成します。これらは最終的なシルエットを持っていますが、目に見えるモールド ライン、小さな凹凸、残留バリがあり、大規模な後処理が必要です。

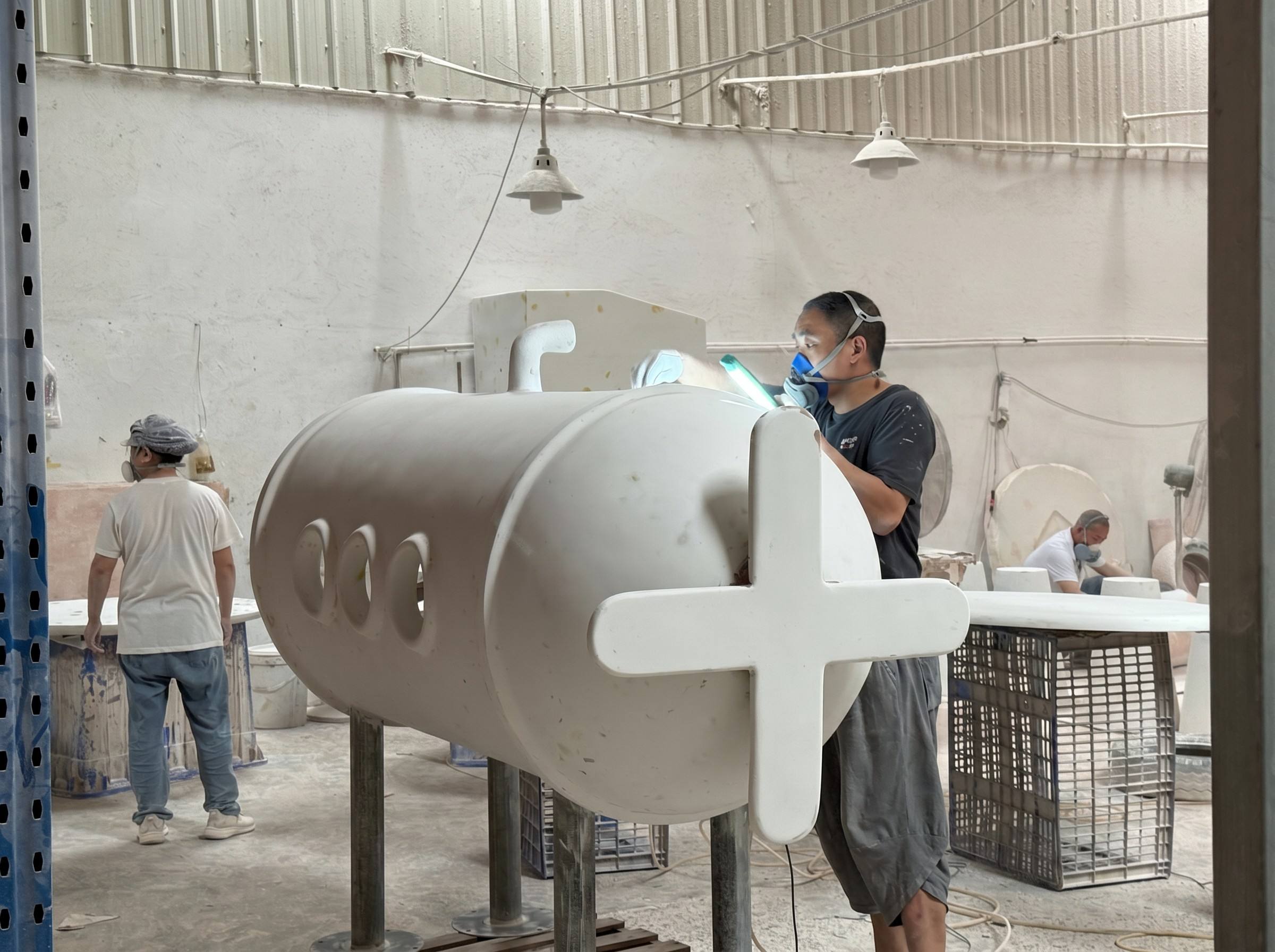

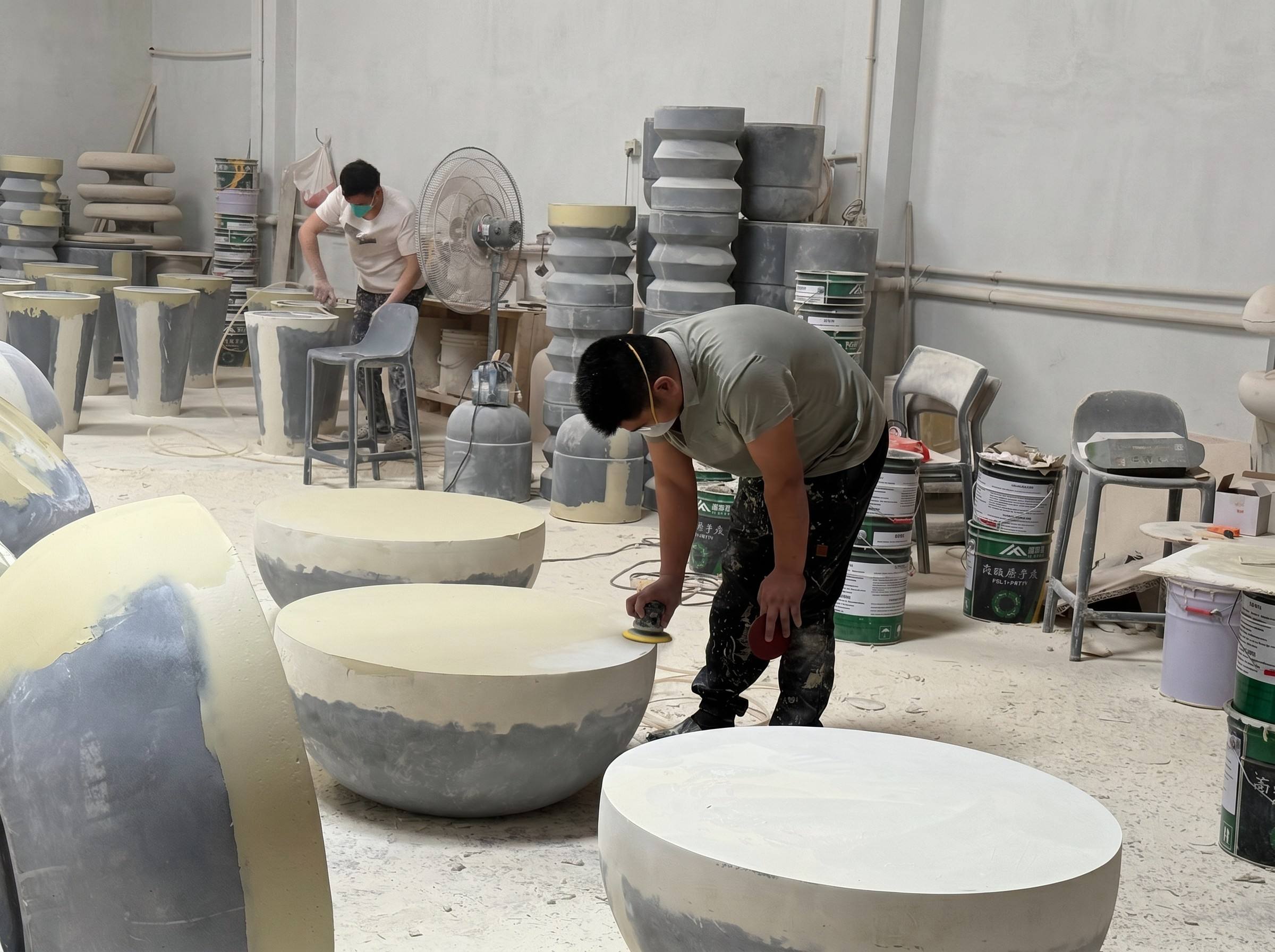

5. 多段階手動精密研磨

型から外された表面にはまだ微妙な継ぎ目や小さな欠陥が残っており、近道は存在しません。私たちの工房では、粗砥粒から極細砥粒まで段階的に手研削を行っています。あらゆる曲線の輪郭、内側の角、移行領域に個別の注目が集まります。この労働集約的な段階では、高級商用 FRP を低コストの代替品と区別し、下塗りのための完璧に滑らかな基材を提供します。

6. プライマー仕上げとトップコート仕上げ

微細孔やピンホールを埋めるために、中間サンディングを施した高ビルドプライマーを塗布します。屋内での使用には、傷のつきにくいインテリアグレードのトップコートをご用意しています。テーマパーク、海岸沿いのスポット、広場などの屋外プロジェクトでは、色あせ、温度サイクル、雨水、公共の接触に耐える、UV 安定化された屋外グレードのシステムを厳密に使用しています。仕上げには、マット、光沢、テクスチャ、マルチトーンの配色が含まれます。

7. 多次元の最終品質検査

各 FRP アイテムは梱包前に、構造の完全性、外観、寸法精度の包括的な監査を受けます。すべてのチェックに合格した場合にのみ、出荷が許可されます。

実用上の注意: 芸術的な彫刻作品や大きなパラメトリックスタイルの家具は、単純な幾何学的な製品よりもマスタープラグの仕上げと金型の製作に大幅に時間がかかります。

2. 実際の半完成部品の概要

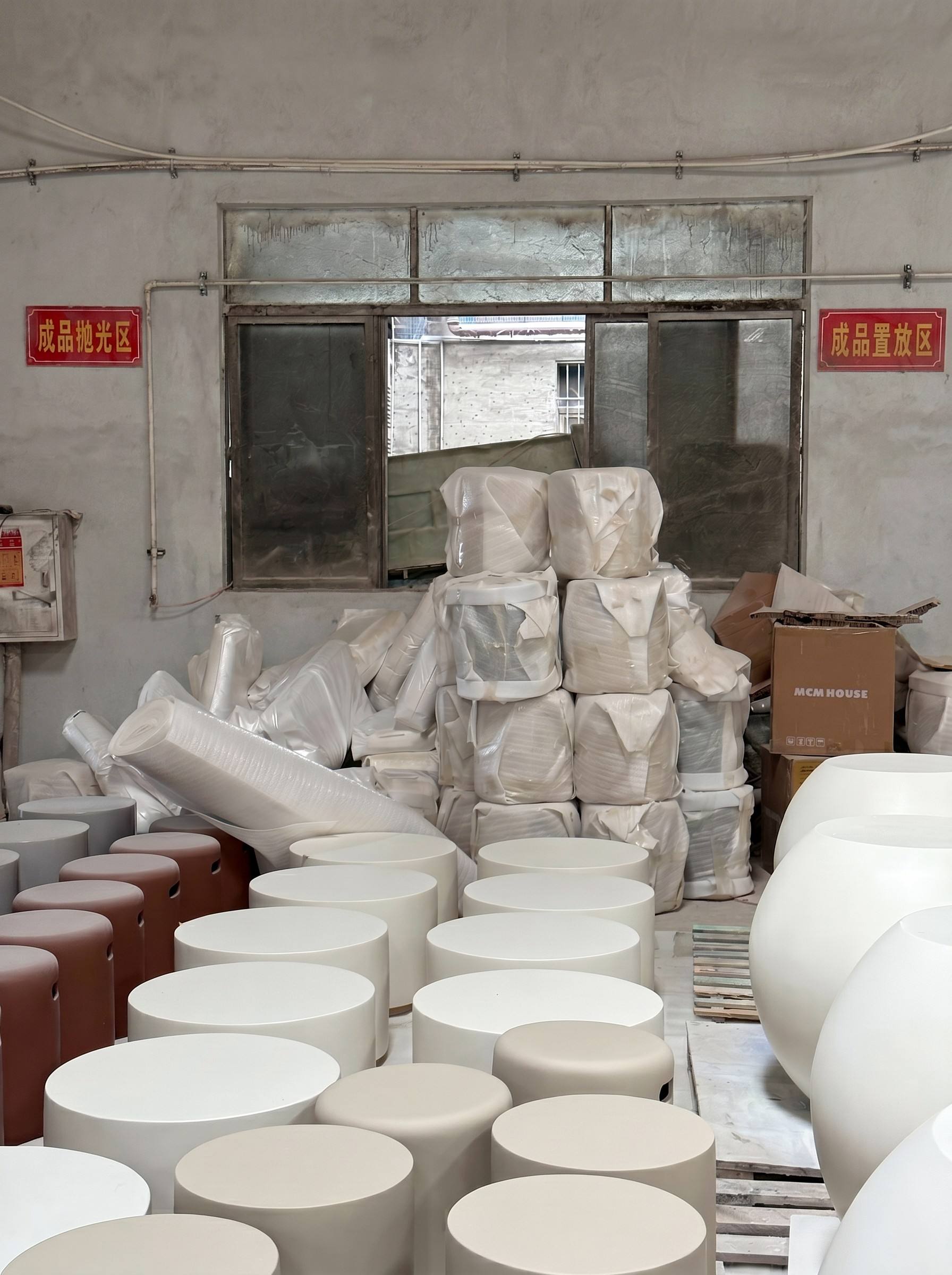

当社の生産施設を歩いていると、大量の未完成の仕掛品コンポーネントに遭遇するでしょう。これは、外部から調達した再販品ではなく、本物の社内製造であることの明らかな証拠です。

ワークショップエリアとコンポーネント	説明
ホワイトマスタープラグ試作品完成	一回限りの物理パターンは、生産金型の複製専用に予約されており、エンドユーザーへの提供には決して使用されません。
グレーの脱型 FRP 半完成ブランク	生産金型から取り出したばかりの部品で、研削と塗装を待っています。型の継ぎ目と生のラミネートのテクスチャがはっきりと見えます。
専用の研削ワークステーション	コーティング作業が行われる前に、ほとんどの表面欠陥が除去される場合。
スプレーブースゾーン	粉塵汚染を最小限に抑える、隔離された密閉された塗装エリア。これは、高品質の塗装面を得るために重要です。

これらのワークショップの生の段階の写真は、海外のクライアントにカスタム FRP 製品がどのように開発されるかを透明に見えるように提供し、バイヤーが本物の FRP メーカーと商社を区別するのに役立ちます。

3. ワークショップ＆ショールームツアー

当社の工場レイアウトでは、生産を機能的に分離されたゾーンに分割して、プロセス間の汚染を最小限に抑え、一貫した製品品質を高めています。

ワークショップゾーン	説明
マスタープラグワークショップ	CNC 加工エリアとプロトタイプ パターン用の手動サンディングおよびシーリング ステーション。
ハンドレイアップラミネートゾーン	金型製作およびFRP部品成形のための温度管理された作業スペース。安定した周囲条件は樹脂の硬化品質に直接影響します。
研削・研磨ワークショップ	すべての研磨後処理作業のための専用エリア。
独立したスプレー塗装ブース	プライマーおよびトップコートのスプレーのための粉塵が制限された環境。
実物サンプルショールーム	完成したFRPベンチ、動物をテーマにした彫刻、装飾プランター、アートインスタレーションを展示します。海外の顧客は、現地の工場監査に行かなくても、実際の質感、コーティングの感触、色のパフォーマンス、実際の製品のスケールを評価できます。

仮想ワークショップのドキュメントにより、遠隔地にある B サイドのプロジェクト関係者に当社の生産能力に対する信頼を与えます。

4. 当社のカスタム FRP コア機能

当社は、商業プロジェクトの関係者を対象としたさまざまなオーダーメイドの要件をサポートします。

カスタム機能	詳細
寸法適応	現場の空間的制約に正確に一致するように、ベンチ、彫刻、プランターのサイズを変更します。
複雑な自由形状およびパラメトリックスタイルの曲面	デザイナーのレンダリングから導き出された、有機的で非標準的な形状を実現します。
マルチカラー/デュアルカラー塗装仕上げ	カスタムのツートーンおよびマルチトーンのコーティング スキーム。
カスタム表面テクスチャ	公共座席用のマット、半光沢、高光沢、特殊な質感の滑り止め表面。
構造補強のアップグレード	高負荷の公共交通場所や海辺の腐食環境向けの追加のグラスファイバーラミネート。
注文規模の柔軟性	デザイン検証用の 1 回限りのプロトタイプから、テーマパークやショッピング モールでの大量の一括注文まで。

5. FRPの技術課題と品質管理のポイント

ハンドレイアップ FRP 出力の品質は、規律ある職人技と厳密なプロセス管理に大きく依存します。私たちは、業界で最も一般的な欠陥を体系的に軽減します。

1.気泡・膨れ防止

不完全な樹脂の浸潤または不十分な圧延により、ガラス繊維ラミネート内に空気が閉じ込められたままになります。強い日光の下で屋外に展開すると、閉じ込められた空気が膨張して表面に水泡が発生します。当社のラミネーターは、手作業でレイアップ作業中に閉じ込められた空気を完全に排出するために、グラスファイバーのプライをすべて細心の注意を払って巻き取ります。

2. ひび割れ防止構造管理

肉厚の仕様、グラスファイバー生地のレイアップ順序、および樹脂グレードの選択が総合的に耐亀裂性能を決定します。公共アクセスの重量物家具には、群衆からの繰り返しの衝撃や重量負荷を吸収するために、応力がかかる箇所に集中して追加の強化ガラス繊維層が施されています。

3. 分類されたコーティンググレードの規律

当社では、屋外設置用に指定されたアイテムに屋内専用の塗装システムを適用することはありません。耐紫外線性のある外装コーティング配合により、長時間の日光、雨、大きな温度変化下でも色褪せを防ぎます。このシンプルだが重要なルールにより、サイト設置後の早期の外観上の欠陥が回避されます。

4. モールドラインの削除

ハンドレイアップが適切に実行された場合でも、かすかな金型パーティング ラインが生成されます。当社の複数ラウンドの手動研磨ワークフローは、これらの継ぎ目を研削して滑らかにするため、納品された完成品では継ぎ目が見えなくなります。低コストの競合他社の多くは徹底的な縫い目処理を省略しており、最終製品に目に見える線が残っています。

6. 出荷前の最終品質検査チェックリスト

完成した FRP ピースはすべて、梱包前に次の検査チェックリストに合格します。

1. オリジナル3D図面と照らし合わせて全体の輪郭と曲線の滑らかさを検証

2. 傷、ピンホール、塗装ムラ、モールドラインの残りなどの全面外観検査

3. プロジェクト指定のラミネート規格への準拠を確認するための壁厚のスポットチェック

4. 応力を支える補強ゾーンに焦点を当てた構造外観検査

5. 実際の製品寸法とクライアントの CAD 図面を比較する寸法測定

6. 承認された色見本との色のマッチング確認を含む、コーティング仕上げの均一性評価

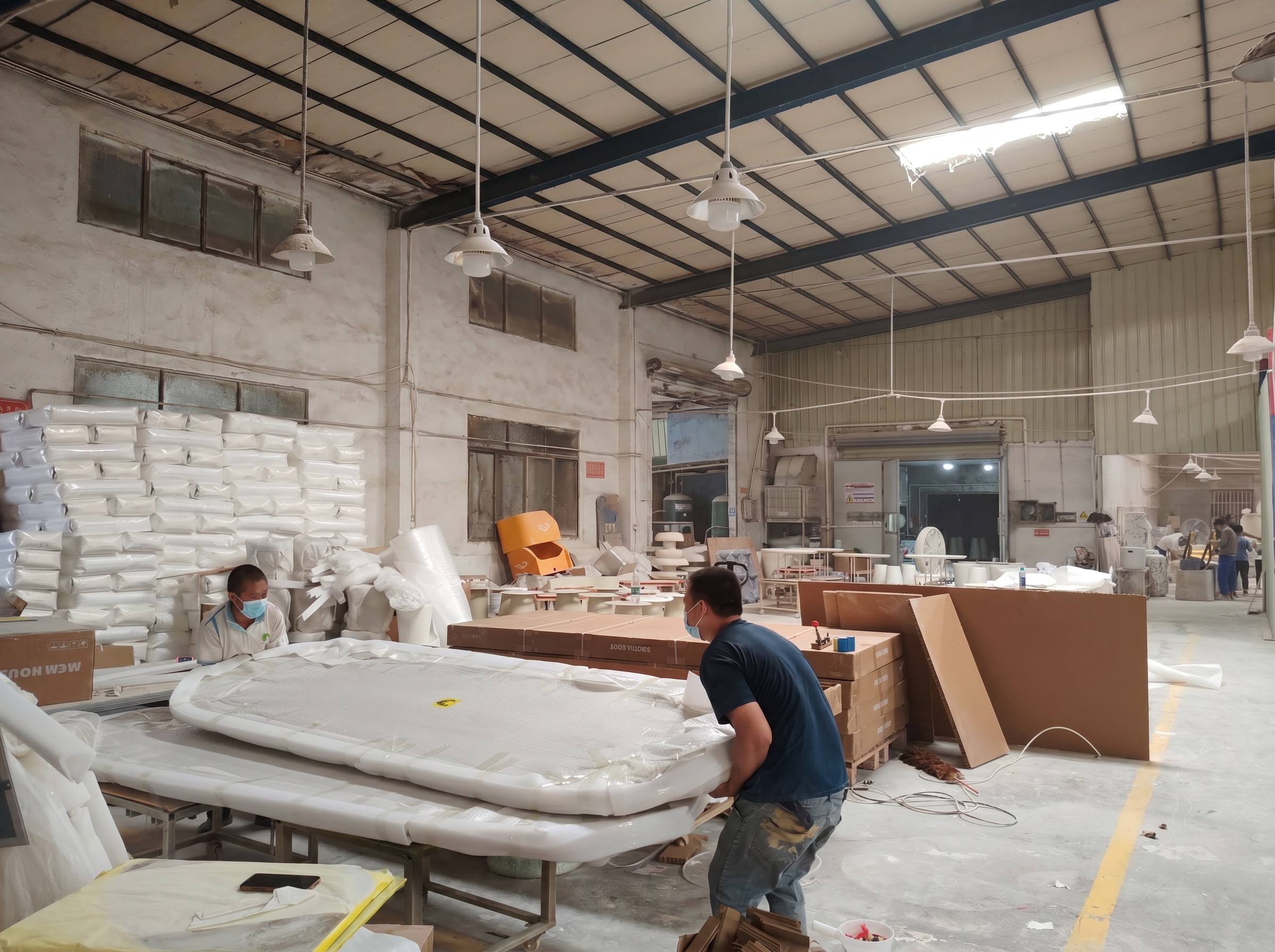

7. 完全に準拠した品目のみが、輸出グレードの保護パッケージに入れられます。

よくある質問

Q1: CNC 加工されたウッドマスタープラグは、最終 FRP 成果物の製造に使用されますか?

いいえ。CNC 加工された木材またはツーリング ボードはマスター パターンとしてのみ機能します。私たちはそれを使用して再利用可能な FRP 製造金型を構築し、すべての完成品は木栓から直接製造されることはなく、その FRP 金型内で製造されます。

Q2:ハンドレイアップFRP製造とは具体的にどのようなものですか?

ハンドレイアップは当社の中核技術です。熟練したラミネーターがFRP金型内にグラスファイバー層と樹脂を手作業で塗布し、室温で硬化させます。この方法は、カスタムの複雑な曲面の家具や彫刻アート作品に最適です。

Q3: カスタム FRP プロジェクトの場合、通常どれくらいのリードタイムを予想すればよいですか?

シンプルなデザイン: 18 ～ 25 営業日。非常に複雑な彫刻、大規模なパラメトリックインスタレーション、またはマルチカラーペイント作業: 25 ～ 40 営業日 (マスタープラグの承認から)。リードタイムには、プラグの製造、成形、レイアップ、研磨、塗装、全検査が含まれます。

Q4: 交通量の多い公共スペースのFRP部品の補強はできますか？

はい。ショッピングモール、遊び場、テーマパークでは、ストレスポイントに追加の補強層を追加して、機械的強度と耐衝撃性を高め、長期的な耐久性を実現します。

Q5: 建築会社や請負業者とのOEM/ODM協力をサポートしていますか?

絶対に。当社は、レンダリング、スケッチ、3D ファイルに至るまで、フルサイクルの OEM/ODM サービスを世界中の建築家、プロジェクト請負業者、商業空間インテグレーターに提供しています。
